AI 360 laipsnių 3D AHD monitoriaus ir 4 kamerų sistema komerciniam transportui

360° vaizdas aplink transporto priemonę – geresniam matomumui ir saugesniam manevravimui

1116SR – tai 360° panoraminė vaizdo ir vairavimo pagalbos sistema, sukurta didelėms transporto priemonėms. Keturių kamerų sistema leidžia stebėti transporto priemonės aplinką iš skirtingų pusių ir programiškai sujungia kamerų perduodamą vaizdą į bendrą panoraminį vaizdą. Tokiu būdu vairuotojui lengviau stebėti zonas aplink transporto priemonę, kurios įprastai gali būti sunkiai matomos iš vairuotojo vietos.

Sistema palaiko iki 4 AHD kamerų bei 1080P ir 720P vaizdo signalą. Integruotas panoraminio vaizdo sujungimo algoritmas yra pritaikytas didelėms transporto priemonėms, todėl sistema gali būti naudojama autobusuose, sunkvežimiuose, specialiosios paskirties, komercinėse ir kitose didesnių gabaritų transporto priemonėse.

Pagrindiniai naudojimo scenarijai

Parkavimas ir manevravimas ankštose vietose. Panoraminis vaizdas padeda geriau matyti transporto priemonės šonus, priekį ir galą, todėl vairuotojui lengviau įvertinti atstumą iki kliūčių, bortelių, kitų automobilių ar infrastruktūros objektų.

Važiavimas atbuline eiga. Prijungus sistemą prie atbulinės eigos signalo, gali būti automatiškai aktyvuojamas atitinkamas kameros arba panoraminis vaizdas. Tai ypač naudinga ilgoms arba aukštoms transporto priemonėms, kurių galinė zona iš vairuotojo vietos matoma ribotai.

Posūkiai ir eismo juostos keitimas. Sistema gali būti prijungiama prie kairiojo ir dešiniojo posūkio signalų. Įjungus posūkį, ekrane gali būti automatiškai rodomas atitinkamos transporto priemonės pusės vaizdas, padedantis stebėti šonines zonas.

Didelių transporto priemonių aklųjų zonų stebėjimas. Keturių kamerų išdėstymas aplink transporto priemonę leidžia geriau stebėti zonas, kurių neapima įprasti veidrodėliai. Tai aktualu autobusams, sunkvežimiams, komerciniam transportui, specialiosioms bei statybinėms transporto priemonėms.

Vaizdo įrašymas kelionės metu. Sistema turi vaizdo įrašymo funkciją. Įrašai gali būti saugomi atminties laikmenoje, peržiūrimi sistemos meniu, užrakinami nuo automatinio perrašymo, ištrinami arba eksportuojami į USB laikmeną.

Parkavimo vaizdo įrašymas. Sistemoje numatyta parkavimo įrašymo funkcija. Nustačius veikimo laiką, sistema gali tęsti darbą ir išjungus transporto priemonę. Naudojant šią funkciją būtina atsižvelgti į transporto priemonės akumuliatoriaus būklę ir energijos sąnaudas.

Panoraminis 2D ir 3D vaizdas

Sistema gali atvaizduoti panoraminį vaizdą 2D arba 3D režimu. Atskirai galima pasirinkti priekinės, galinės, kairės ir dešinės kamerų vaizdus. Sistema taip pat leidžia keisti transporto priemonės modelio atvaizdavimą, jo spalvą bei kitus vizualinius parametrus.

Automatinis vaizdo perjungimas pagal transporto priemonės veiksmus

Sistema gali būti susieta su transporto priemonės elektros signalais. Instrukcijoje numatytas atbulinės eigos, kairiojo ir dešiniojo posūkių signalų bei kitų valdymo signalų naudojimas. Priklausomai nuo nustatymų, panorama arba atitinkamos kameros vaizdas gali būti rodomas automatiškai.

Važiavimo trajektorijos linijos

Sistema palaiko pagalbinių ir trajektorijos linijų rodymą. Galima pasirinkti skirtingus trajektorijos linijų tipus, įjungti arba išjungti priekines ir galines linijas bei koreguoti jų kryptį.

Vaizdo įrašymo ir saugojimo funkcijos

Vaizdas koduojamas H.264 formatu. Keturių kanalų sujungto vaizdo raiška siekia 1920 × 1080P. Instrukcijoje nurodoma, kad vienai valandai vaizdo įrašo gali būti sunaudojama apie 2 GB atminties. Sistema palaiko iki 128 GB SD korteles, o tam tikrose versijose taip pat naudojama integruota eMMC atmintis.

Pritaikyta darbui sudėtingomis sąlygomis

Kameros turi IP68 apsaugos klasę ir yra pritaikytos darbui nuo –30 °C iki +70 °C temperatūroje. Kamerų saugojimo temperatūros diapazonas siekia nuo –40 °C iki +85 °C. Pagrindinis sistemos blokas skirtas darbui nuo –20 °C iki +70 °C.

Platus maitinimo įtampos diapazonas

Sistema veikia nuo DC 10 iki 36 V įtampos, todėl yra tinkama įvairių tipų komerciniam ir specialiosios paskirties transportui. Numatyta apsauga nuo neteisingo poliškumo, įtampos šuolių, per mažos įtampos bei trumpojo jungimo ir perkrovos.

Svarbu

360° panoraminė sistema yra pagalbinė vairavimo priemonė. Kamerų perduodamas vaizdas nepakeičia vairuotojo pareigos stebėti aplinką ir saugiai valdyti transporto priemonę. Sistemos nustatymus rekomenduojama atlikti tik saugiai sustojus transporto priemonei.

Specifikacija

Komplektacija

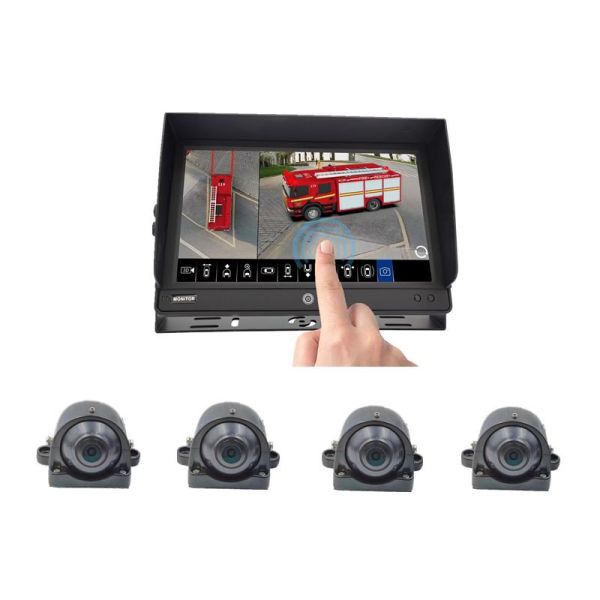

Sistema pateikiama su pagrindiniu 360° vaizdo įrenginiu / monitoriumi ir keturiomis kameromis.
