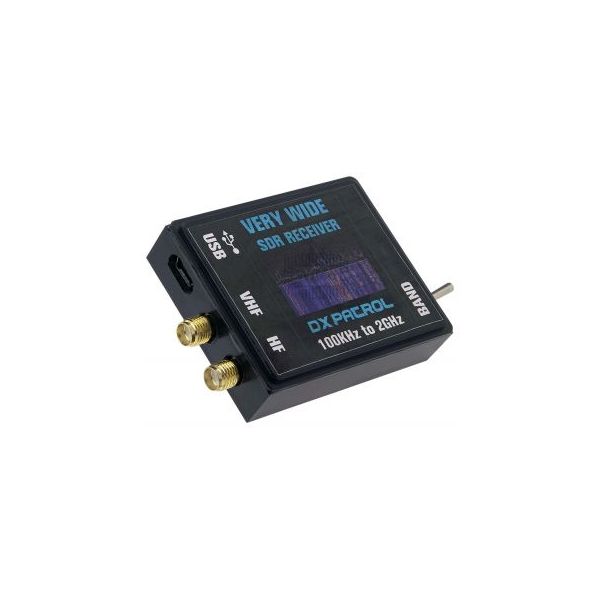

DX-PATROL SDR imtuvas 100 kHz - 2000MHz
"DX-Patrol" yra programine įranga apibrėžtas radijo imtuvas (SDR), turintis labai platų priėmimo dažnių diapazoną. Priešingai nei įprasti pigūs USB DVB-T imtuvai, šis imtuvas turi papildomą trumpųjų bangų keitiklį. Dėl šios priežasties platų dažnių diapazoną nuo 100 kHz iki 2000 MHz. Darbui su aukštųjų dažnių keitikliu yra numatyti papildomi dažnių juostos filtrai, dėl to daug geresnis dinaminis diapazonas ir geros stipraus signalo apdorojimo savybės.
Norint veikti HF dažniu, reikia nustatyti -40 MHz dažnio poslinkį. Kita ypatybė - visas dažnių diapazonas pateikiamas be tarpų. Su dviem nepriklausomomis antenos jungtimis (SMA) visada galite naudoti tinkamiausias antenas, jų iš naujo neprijungdami keičiant dažnių juostas. Nedidelis jungiklis imtuvo šone valdo mažai triukšmo keliantį kaištinių diodų jungiklį, kai pereinama iš HF į VHF arba atvirkščiai. Srovės būseną (HF/VHF) rodo įvairiaspalvis šviesos diodas. Didžiausias aparatūros palaikomas diskretizavimo dažnis yra 3,2MS/s, tačiau paprastai tai riboja programinė įranga. Dėl to spektro imties diapazonas yra nuo 96 kHz iki maždaug 1 MHz, priklausomai nuo programinės įrangos.
Programinė įranga
DX Patrol SDR imtuvo veikimas galimas naudojant bet kokią programinę įrangą, kuri palaiko RTL2832 pagrįstą DVB-T lazdelę. Galimos programos yra:
Iš lėktuvų siunčiamiems ADS/B švyturėliams priimti galima naudoti specialios paskirties programas, pavyzdžiui, rtl1090 arba dump1090. Naudojant šias
imtuvą, tinkamą programinę įrangą, tinkamą anteną ir kabelį galima matyti esamą oro situaciją priėmimo vietoje.
Be to, galite dalyvauti tinkluose, kurie teikia tiesioginius skrydžių duomenis tokioms svetainėms kaip fleightradar24.com.
Kita programinė įranga leidžia priimti žemoje orbitoje skriejančius NOAA orų palydovus 137 MHz dažniu - Dx Patro lSDR galimybės yra praktiškai neribotos!
Įdiegimas
SDR imtuvo DX patrol įdiegimas yra paprastas. Rekomenduojama naudoti ne "Windows" USB diveriai, o tie, kurie pateikiami "Zadig" diegimo programoje. Dauguma minėtų programų yra nemokami programiniai produktai, diegimą rasite
instrukcijas įvairiose programų autorių svetainėse. Nuosavos programinės įranga ar su imtuvu nepateikiama.
Prie kompiuterio jungiamasi per USB, reikalingas kabelis iš USB-A jungties į USB-Mini-B jungtį. Šis kabelis į komplektą neįtrauktas. Dabartinė MK2 versija pasižymi geresnėmis eksploatacinėmis savybėmis dėl optimizuotos filtro grandinės ir naujos RF konstrukcijos.
SAVYBĖS:
Triukšmo lygis | -117dBm |
AGC slenkstis | 22 µV (plačiajuostis 2MHz su maksimaliu RF stiprinimu -45dBm iš viso) |
100 kHz blokavimo diapazonas | 77 dB (naudingasis diapazonas, viršus-apačia = 77 dB) |
Abipusio maišymo ddn. diapazonas | 76 dB |
Siauro atstumo dyn. diapazonas IMD3 @ 14 MHz | 66dB |
Siauro atstumo dyn. diapazonas IMD3 @ 50MHz | 73dB |
Siauro atstumo dinaminis diapazonas IMD @ 144MHz3 | 63dB |
